PIR 热释电传感器专用IC详细参数及电路介绍

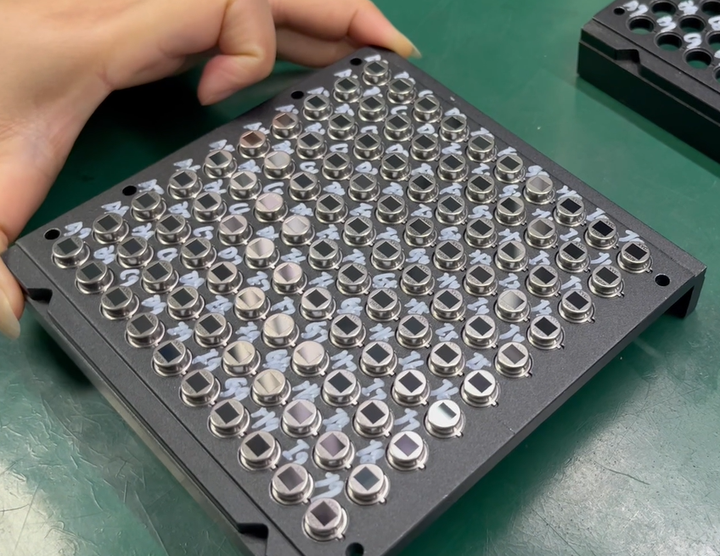

XYC-PIR006 是一款低功耗 PIR 信号数字式处理芯片，可以直接与模拟型 PIR 探测器使用电容连接，内置 3V LDO，给 PIR 探测器供电。传感器灵敏度阈值和报警维持时间可通过外部电阻调节。
一， PIR 热释电传感器专用IC特性:
? 内部参考电压源
? 内置 LDO 低压差线性稳压器
? 灵敏度可调节
? 环境检测
? 外接光敏电阻或光敏三极管检测环境亮度，禁止光线足够时禁止输出
? 可屏蔽环境亮度检测功能
二， PIR 热释电传感器专用IC输出
? 输出高低电平，输出时间可分档调节
? 每次上电有 10 秒热机时间
? 两次输出有 2 秒封锁时间

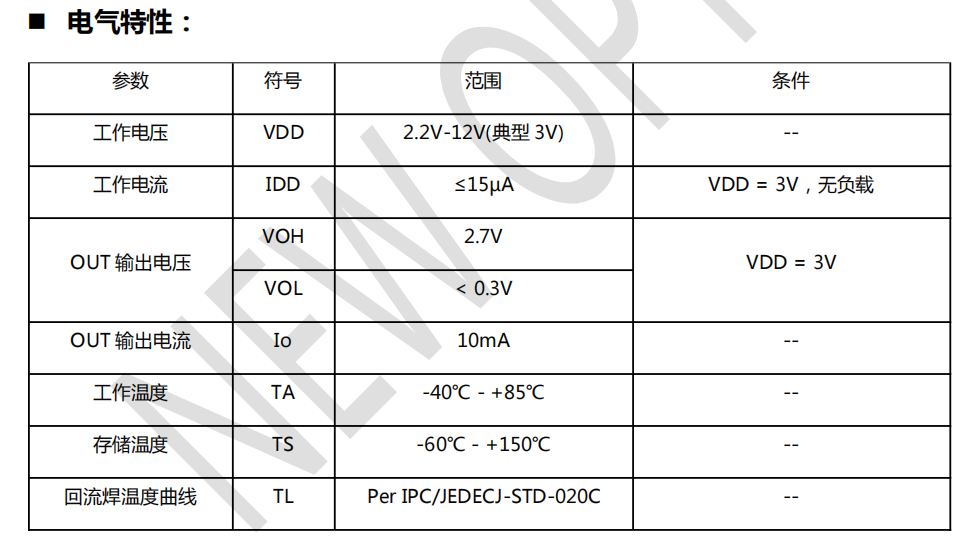

? 工作电压范围及操作温度范围
? VDD：3.1 ~ 12V
? 操作温度：-25℃ - +85℃. ? 感应距离远，配合不同菲涅尔透镜可达到不同探测距离。
? 实际应用电路相当简单，批量生产产品一致性好，返修率低，成品体积可以做得很小。

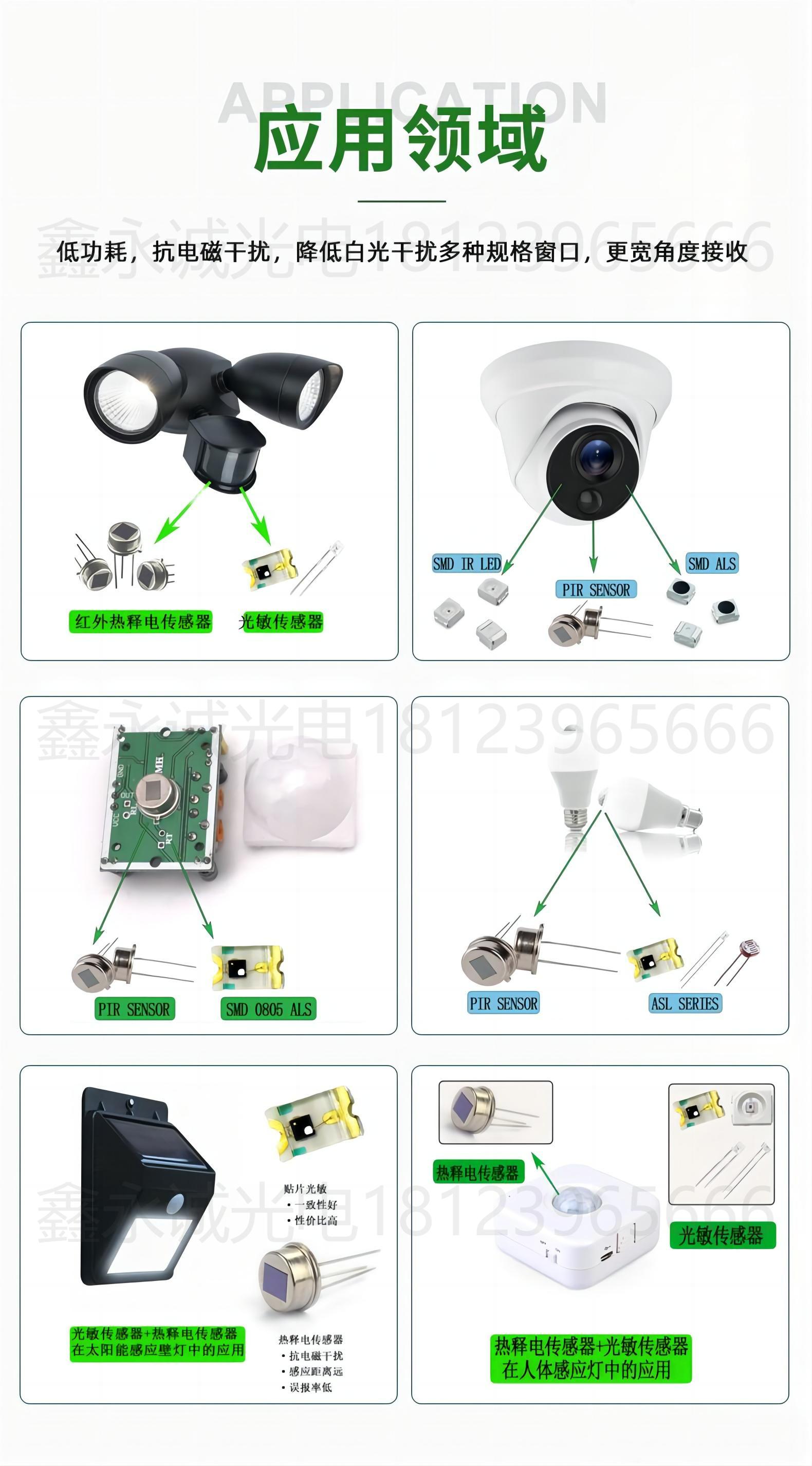

三，PIR 热释电传感器专用IC应用范围：
? 人体红外线感应 LED 灯
? 花园、车库、走廊、楼梯等场合的自动节能照明
? 家庭、商店、办公室、工厂等场合的监控、报警、门铃系统
? 排气扇、吊扇自动开关系统
? 电子相框、显示器、数码相机、打猎相机等数码产品的节能、控制系统
? 智慧玩具、智能电器控制

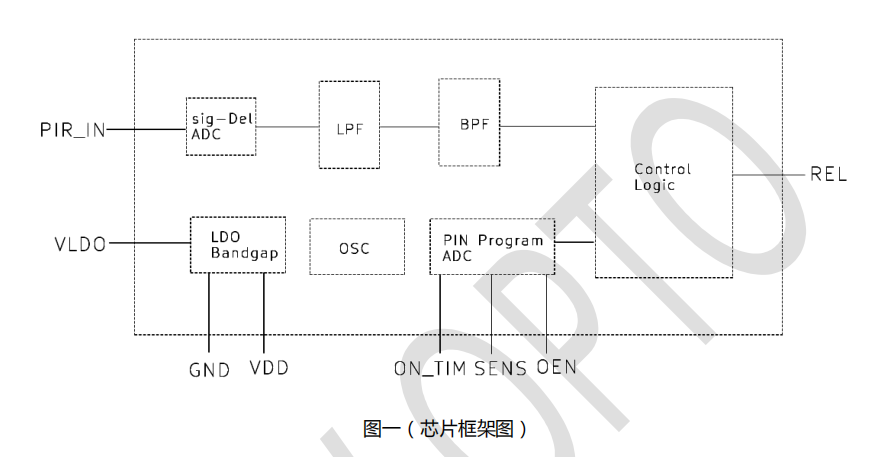

XYC-PIR006 主要由以下部分 构成，分别是模拟前端，ADC，滤波器，检测算法，接口及其他控制?？?，其框架图如图一。

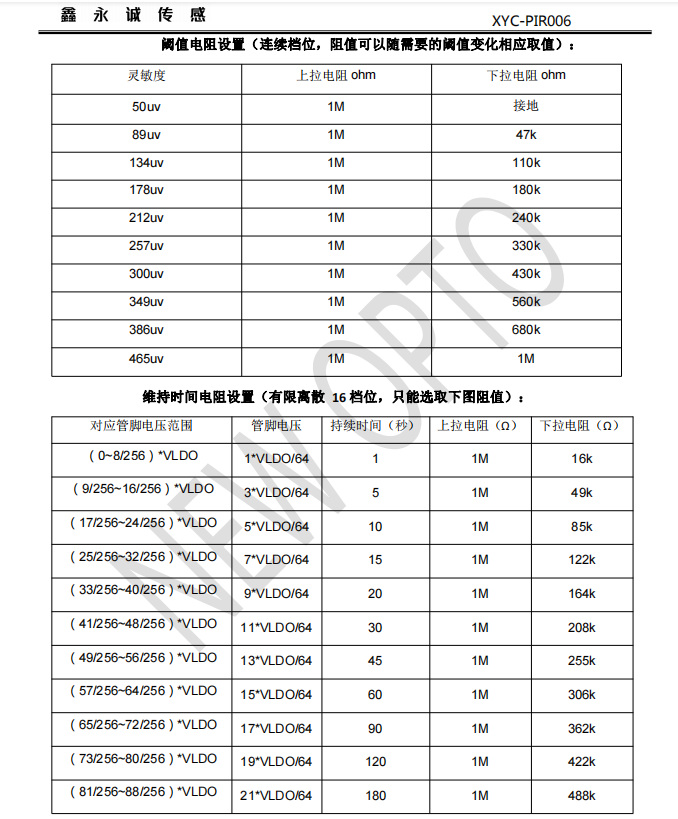

XYC-PIR006 以下两种情况都将触发最终的算法检测事件，一旦事件触发芯片输入高电平，并维持一个预设的时间。（a）当 4s 内信号幅度相继超过正反阈值；（b）信号幅度超 出 5 倍阈值；触发阈值和触发后的维持时间可以通过 ON_TIME 和 SENS 管脚的分压电阻 设置，具体设置见下表。SENS 管脚用来设置报警阈值，通过电阻网络使 SENS 脚设置为不同电压，相应阈值定义如下:

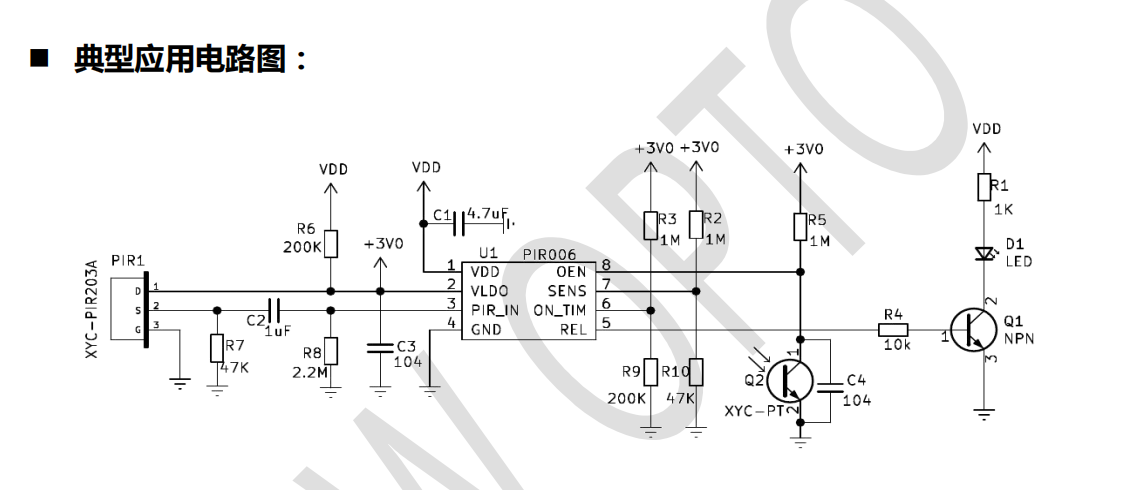

注：本电路仅供参考，请以实际使用为准！需要详细规格书或样品请私信我。
在 PCB 布线时，PIR 探头的输出脚应尽可能靠近IC 的 PIN3，保证此信号通路噪声或干扰信号最小。OEN 引脚应接一个电容到地，防止跳动。
